產品中心
首頁 / 產品中心 / GNSS測試評估設備 / 測試相關配件

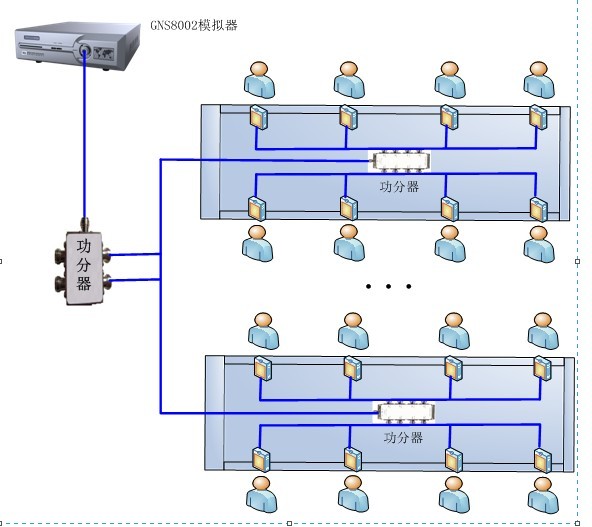

                            連接示例

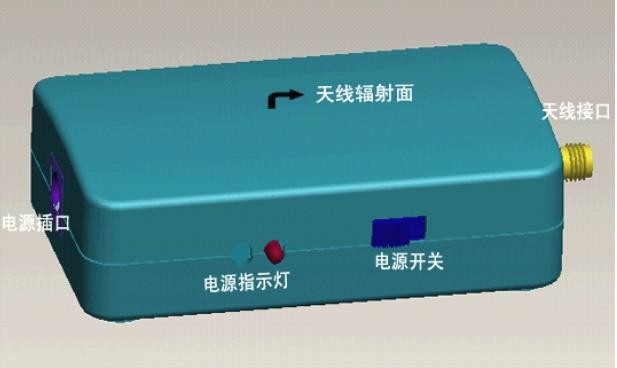

1.衛星信號轉發(BGT1568



◆用途:將室外衛星信號覆蓋到室內環境。方便用戶在室內進行衛星接收機主要功能的定性測試。

◆衛星頻點:GPS L1 1575.42MHz/BD2  1561.098MHz

◆特性

◆增益:GAIN:33dB (TYPICAL)

◆輸入回波損耗:INPUT RETURN LOSS : 2.0 (MAX)

◆供電電壓:POWER:7~9V(DC)

◆搭配天線:20米線長、RG58、高增益天線

◆天線連接方式:ANTENNA CONNECTION : SMA

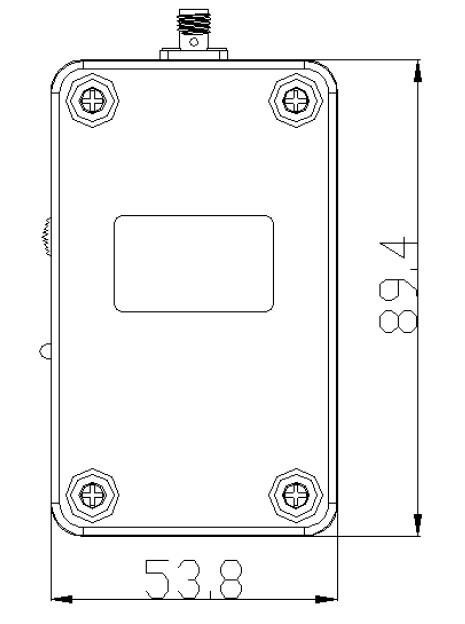

外形尺寸

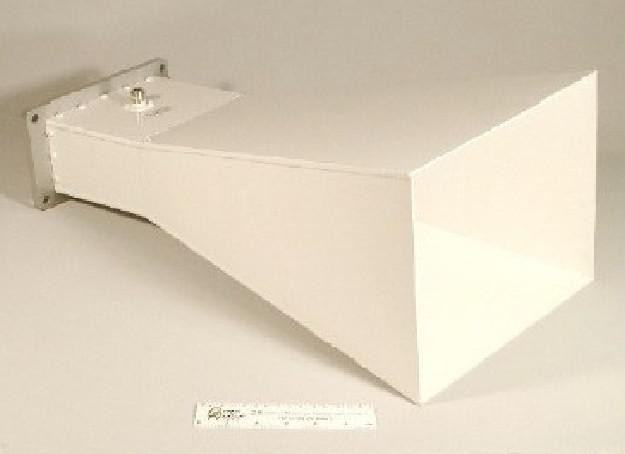

2. 喇叭發射天線(BGT1568)



◆用途:通過連接衛星信號模擬源,測試衛星接收機與接收天線的耦合性能。

◆衛星頻點:GPS L1 1575.42MHz/BD2 1561.098MHz/Glonass L1  1602.0MHz

◆特性

增益:GAIN:7.5--10dBm (TYPICAL)

VSWR: 1.2

連接方式: SMA

溫度范圍:-50℃-80℃

重量:1500g

◆外觀尺寸

180mm*160mm*240mm

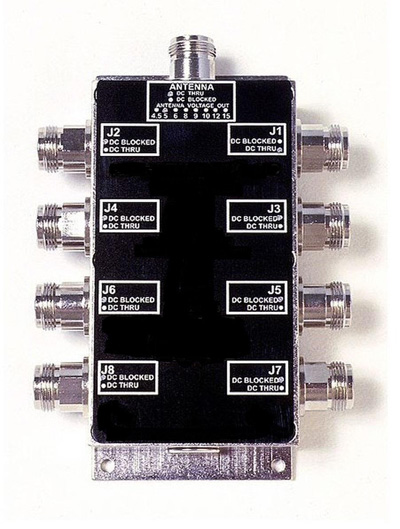

3. 功分器(PA1F8)



◆用途:通過連接衛星信號源,將衛星信號分配給多臺接收機。做同步測試。

◆衛星頻點:GPS L1 1575.42MHz/BD2  1561.098MHz/Glonass L1  1602.0MHz

◆特性

增益:GAIN:18dBm

輸入VSWR: 2.0

輸出VSWR:1.8

阻抗:50ohm

隔離度:10dBm

連接方式:SMA

  • 外形尺寸
