產品中心
首頁 / 產品中心 / GNSS測試評估設備 / 生產型導航信號模擬器

    GNS810X導航信號模擬器是面向衛星導航終端生產企業推出的低成本測試解決方案,具備1或8通道GPS、GLONASS或北斗衛星導航信號模擬輸出能力,,支持有線和無線兩種測試方法,可以對用戶機的靈敏度、信噪比、首次定位時間、定位精度、測速精度等指標進行測試。提供標準以太網(Ethernet)接口,很容易集成到生產線ATE系統,并滿足半成品與成品的PCBA測試。可選配Radio Data System(RDS),Traffic Message Channel(TMC)功能。GNS810x包括GNS8101單通道模擬器和GNS8102八通道模擬器兩款產品。適合于車載導航儀、導航手機、數碼產品(帶導航)制造廠家測試使用。

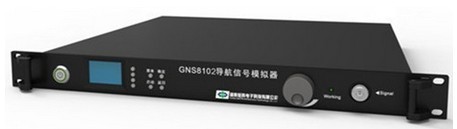

GNS8102生產型單通道模擬器外觀圖

    GNS8101單通道模擬器能夠提供射頻電平恒定、不受環境干擾的GPS、GLONASS或北斗衛星導航信號源,為接收機提供可控的測試信號,完成接收機的接收靈敏度測試。

    GNS8102八通道模擬器提供射頻電平恒定的、動態可調的、8通道的衛星信道,能夠?qū)崿F(xiàn)幾乎所有的接收機測試項目。結合一些信號轉發配件,可以實現全功能的測試。特別適于接收機的模塊廠家、芯片公司、設計公司以及一些較大公司測試使用。



主要指標

(1) 輸出頻率

◆ GPS L1 C/A 或其他

(2) 調制方式

◆ BPSK

◆ 諧波功率(MAX):-35dBc

◆ 雜波功率(MAX):-40dBc

(3) 信號規模

◆ 通道數量:每頻點1或8通道

(4) 信號質量

◆ 相位噪聲:

-75dBc/Hz100 Hz;

-80dBc/Hz 1k Hz;

-85dBc/Hz 10k Hz;

-90dBc/Hz 100k Hz。

(5) 信號功率

◆ 功率范圍:-150dBm~-60dBm

◆ 功率分辨率:優于0.2dB

◆ 功率準確度:優于0.7dB

(6) 外部接口

◆ 射頻輸出口(N型頭):1個
