首頁 / 產品中心 / GNSS測試評估設備 / 便攜式導航信號模擬器

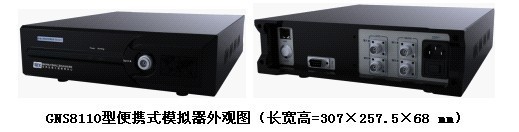

    GNS8110型便攜式模擬器是針對用戶機生產企業研發、檢測、重復測試等應用而推出的面向全球衛星導航系統的單頻點模擬源。

    GNS8110型便攜式模擬器面向全球衛星導航系統提供衛星導航信號仿真,可以產生12顆衛星信號,支持BD / GPS / GLONASS任意一個頻點的信號仿真輸出,提供高穩定度的標準1PPS脈沖信號和10MHz時鐘信號輸出,可以滿足各類用戶終端設備的設計開發、生產測試、教學演示、常規檢測等應用需求。

一、 功能特點

   能夠完成衛星軌道仿真、衛星鐘差仿真、延時差分TGD仿真、電離層延遲仿真、對流層延遲仿真、地球自轉效應仿真、相對論效應仿真、地面大氣參數仿真以及用戶軌跡仿真等。

   具有靜態、動態軌跡生成和測試能力,各通道偽距、功率等獨立設置能力,針對星座模型生成導航電文能力,可編程信號場景生成能力,大氣層、電離層模型參數設置能力,具有觀測數據和導航電文記錄與輸出功能。

   具備場景下載回放功能,經過場景下載后,即可脫離主控計算機進行上電自動反復進行信號仿真輸出,并有進度條進行回放進度顯示,特別適用于生產線等環境下重復測試使用。



二、 參數指標

(1) 輸出頻率

♦ 可選任兩頻點。

(2) 信號規模

♦ 通道數量:每頻點12通道

(3) 信號精度

♦ 偽距相位控制精度:優于0.05m

♦ 偽距變化率精度:優于0.005m/s

♦ 通道間一致性:0.3ns

(4) 信號質量

♦ 相位噪聲:

-75dBc/Hz     100 Hz;

-80dBc/Hz    1k Hz;

-85dBc/Hz    10k Hz;

-90dBc/Hz    100k Hz

♦ 諧波功率(MAX):-35dBc

♦ 雜波功率(MAX):-40dBc

(5) 信號功率

♦ 功率范圍:-150dBm~-60dBm

♦ 功率分辨率:優于0.2dB

♦ 功率準確度:優于0.7dB

(6) 動態范圍

♦ 速度:0~16000m/s;

♦ 加速度:0~900m/s2;

♦ 加加速度:0~900m/s3;

(7) 外部接口

♦ 參考1PPS脈沖信號(BNC型頭):輸入、輸出各1個

♦ 參考10MHz時鐘信號(BNC型頭):輸入、輸出各1個

♦ 射頻輸出口(N型頭):1個

(8) 時鐘穩定度

♦ 秒穩:≤ 5×10-11

♦ 天穩:≤ ±5×10-10

(9) 外部參考輸入

♦ 1PPS脈沖信號:1路

♦ 10MHz時鐘信號:1路

(10) 標準參考輸出

♦ 1PPS脈沖信號:1路

♦ 10MHz時鐘信號:1路

(11) 輸出秒脈沖指標

♦ 輸出電平:LVTTL

♦ 上升沿穩定度:0.1ns

♦ 高電平持續時間:大于20ms

(12) 工作環境

♦ 工作溫度:-10℃- +55℃

♦ 濕度:10%~75%(22°C),≥90%(45℃)

(13) 存儲與運輸

♦ 沖擊:≤9g/s

♦ 振動:≤0.1g/(10Hz~100Hz)

♦ 濕度:≤98%

♦ 存儲溫度:-45°C~+75°C

(14) 供電電源

♦ 交流電壓200v-250v,頻率(50±10)Hz,直流紋波≤3%

♦ 電源異常時自動保護
