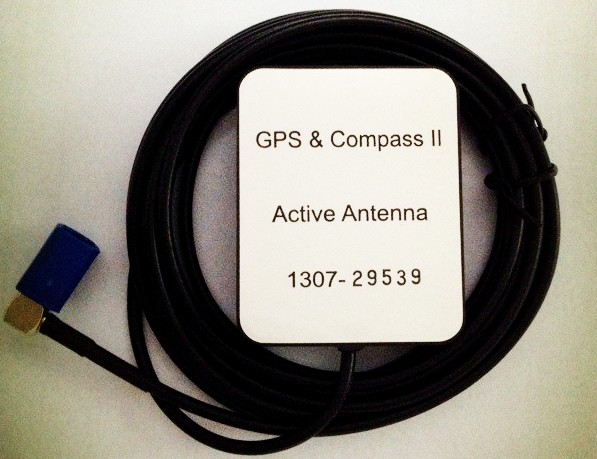

一、通用型
 |
|
| 推薦型號 | R2J1（通用型） |
| 電氣性能 | |
| Patch尺寸 | 25*25*6 |
| 頻率范圍 | L1：1575MHz±2.0MHzB1：1561MHz±2.0MHz |
| 極化方式 | RHCP |
| 電壓駐波比（Patch） | 〈1.2 |
| 電壓駐波比（Overall) | 〈1.5 |
| 帶寬 | >20MHz |
| 阻抗 | 50ohm |
| LNA增益 | 28±3dB |
| 工作電壓 | 3.3±0.3V |
| 電流消耗 | 13mA(at3.3V) |
| 噪聲系數 | 〈1.5 |
| 結構特性 | |
| 外形尺寸 | 54*44*17 |
| 電纜組件 | RG174 |
| 線長 | 1米/2米/3米/5米 |
| 連接器 | SMA彎頭/直頭 |
| 安裝方式 | 磁鋼/膠貼 |
| 環境特性 | |
| 工作溫度 | -40℃至+80℃ |
| 儲存溫度 | -45℃至+85℃ |
| 鹽霧 | >48H |
| 防水 | IPX6 |

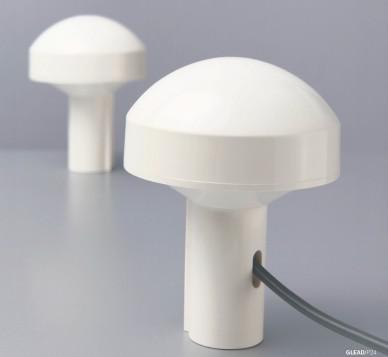

二、航海型
 |
|
| 推薦型號 | FR2J1（航海型） |
| 電氣性能 | |
| Patch尺寸 | 25*25*6 |
| 頻率范圍 | L1：1575MHz±2.0MHzB1：1561MHz±2.0MHz |
| 極化方式 | RHCP |
| 電壓駐波比（Patch） | 〈1.2 |
| 電壓駐波比（Overall) | 〈1.5 |
| 帶寬 | >20MHz |
| 阻抗 | 50ohm |
| LNA增益 | 28±3dB |
| 工作電壓 | 3.3±0.3V |
| 電流消耗 | 35.5mA(At3.3V) |
| 噪聲系數 | 〈1.5 |
| 結構特性 | |
| 外形尺寸 | 96*126 |
| 電纜組件 | RG58 |
| 線長 | 3米/5米/8米/10米 |
| 連接器 | BNC直頭/SMA直頭 |
| 安裝方式 | 夾具 |
| 環境特性 | |
| 工作溫度 | -40℃至+80℃ |
| 儲存溫度 | -45℃至+85℃ |
| 鹽霧 | >48H |
| 防水 | IPX7 |
