GM226-V1.0 是一款外置超高靈敏度超低功耗的便攜式多系統高性能的衛星接收模組，該產品采用了最新 代和芯星通C6226芯片設計，面向全球應用，支持 GPS、 GLONASS、北斗、 Galileo，可多系統聯合定位，支持多種SBAS 信號接收處理，向用戶提供快速、準確的高性能定位體驗。采用小型封裝形式，集成定位芯片，陶瓷天線體，LNA。人工焊線與外接設備相連接。可廣泛使用在車載監控，個人定位，行業設備之上。安裝方便，可靠性強。

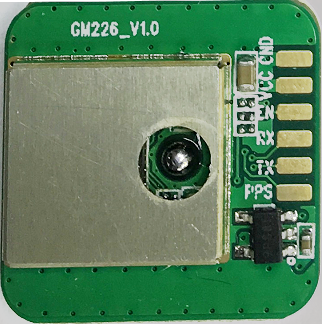

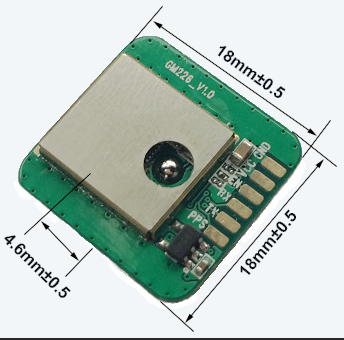

天線模組外觀:
產品應用范圍
產品優點
- 64通道U-Engine通用引擎，支持多系統聯合定位
- 采用 Ultra-sense 高靈敏度基帶設計，接收機在城市峽谷及復雜環境中仍保持出色的定位效果
- 采用無鉛工藝制造，符合 RoHS 標準
- UART輸出
- 采用 KDS 0.5PPM 高精度 TCXO
- 豐富的數據輸出速率：9600bps(默認) [可選: 4800，9600，19200，38400，57600，115200]
- 可任意設置搭配輸出語句：NMEA 0183 (GGA, GSA, GSV, RMC, VTG, GLL)
- 集成Flash，支持固件更新
- 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置
- 應用場景：自適應步行模式-車載模式-靜態模式-便攜模式-空降模式及 2D&3D 定位
- 支持快速捕獲功能及A-GPS服務
典型應用
- 個人定位和汽車導航、定位等軌跡追蹤產品
- PDA、Pocket PC 和其他便攜設備領域
- 面積測量及距離測量等測繪產品
- 軌跡記錄及 GPS 數據點校準
- 電子狗等產品
技術特性
|
模組性能 |
|
|
芯片 |
Unicore UC6226 |
|
通道 |
64通道U-Engine通用引擎 |
|
頻率 |
GPS L1:1575.42MHZ BD B1:1561.098MHZ GLONASS L1:1602 MHz + k*562.5 kHz，k=-7~+13 |
|
協議 |
NMEA 0183 擴展北斗 |
|
可用波特率 |
4800,9600,19200,38400,57600,115200 bps |
|
靈敏度 |
跟蹤: GPS:-162dBm/BD:-162dBm/GLONASS:-160dBm 重捕獲:GPS:-160dBm/BD:-160dBm/GLONASS:-160dBm 冷啟動:GPS:-148dBm/BD:-146dBm/GLONASS:-146dBm |
|
冷啟動 |
平均29秒 |
|
溫啟動 |
平均28秒 |
|
熱啟動 |
平均1秒 |
|
精度 |
Horizontal Position：Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s
|
|
更新頻率 |
1Hz |
|
A-GPS |
UniAssist on line |
|
天線規格 |
|
|
天線尺寸 |
18*18*2mm |
|
駐波比 |
≤1.5 |
|
帶寬 |
>20MHz20 MHz |
|
阻抗 |
50 ohm |
|
增益 |
5dBic Based on 70×70mm ground plane |
|
極化方式 |
RHCP |
|
電源 |
|
|
電源 |
3.3-5V DC (±5%) 推薦是 5V |
|
耗電量 |
搜索：190mW@5V(±2%) 追蹤：142mW@5V(±2%) |
|
可靠性 |
|
|
濕度范圍 |
5% to 95% non-condensing |
|
工作溫度 |
-40℃ to 85℃ |
|
儲存溫度 |
-45℃ to 85℃ |
|
震動測試 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
