1.產品概述
GM232-V3 是一款外置低功耗超高靈敏度便攜式多系統衛星接收模組，集成ublox-8030 定位芯片，陶瓷天線體，LNA。采用SIPEX的SP3232EEN芯片， 傳輸穩定，持久耐用，可以應對復雜的電磁環境，提高工作效率 。可廣泛使用在車載監控，個人定位管理，跟蹤測速，交車跟蹤定位，出租車跟蹤定位，公司車輛跟蹤定位，物流車輛跟蹤定位，汽車物聯網，挖掘機定位等產品，安裝方便，可靠性強。

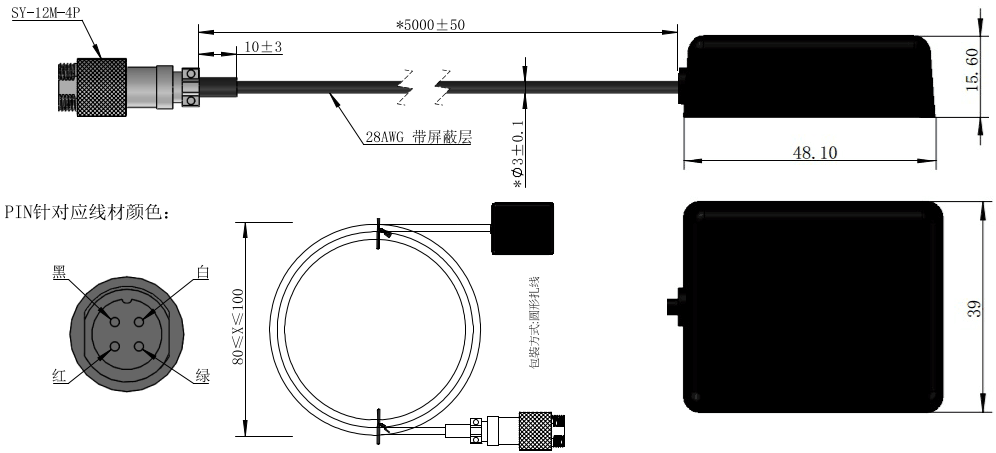

產品結構圖:
2.產品應用范圍
典型應用
- 個人定位和汽車導航、定位等軌跡追蹤產品
- PDA、Pocket PC 和其他便攜設備領域
- 面積測量及距離測量等測繪產品
- 同步UTC時間及授時領域
- 軌跡記錄及 GPS 數據點校準
- 電子狗，學護卡等產品
產品優點
- GPS、GLONASS、BeiDou、GALILEO、SBAS（WAAS、EGNOS、MSAS、GAGAN）混合引擎
- 采用無鉛工藝制造，符合 RoHS 標準
- RS232 輸出
- 豐富的數據輸出速率：9600bps(默認) [可選:1200,2400,4800，19200，38400，57600，115200]
- 可任意設置搭配輸出語句：NMEA 0183 V4.0(GGA, GSA, GSV, RMC, VTG, GLL)
- 采用0.5PPM高精度溫度補償晶體(TCXO)、額外的SAW和兩級LNA
- 衛星質量控制：豐富的設置衛星質量控制及防止飄逸軟體設置
- 應用場景：自適應步行模式-車載模式-靜態模式-便攜模式-空降模式及 2D&3D 定位模式
- 支持可調的數據刷新率：1Hz-10Hz
- 支持AssistNow Online和 AssistNow Offline等 A-GPS服務
3. 技術特性
|
模塊性能 |
|
|
芯片 |
ublox UBX-M8030 |
|
頻率 |
GPS L1, 1575.42MHz BD2 B1 ,1561.098MHz GLONASS L1, 1602.5625MHz |
|
協議 |
NMEA 0183 V4.0 Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
|
可用波特率 |
1200,4800,9600,19200,38400,57600,115200 bps |
|
通道 |
72 |
|
Internal ROM |
3Mbit of ROM and 2Mbit of RAM |
|
靈敏度 |
跟蹤:-167dBm 重捕獲:-160dBm 冷啟動：-148dBm |
|
冷啟動 |
平均26秒 |
|
溫啟動 |
平均10秒 |
|
熱啟動 |
平均1秒 |
|
精度 |
HorizontalPosition: 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
|
最大高度 |
50000 米 |
|
最大速度 |
515 m/s |
|
最大加速度 |
≦ 4G |
|
更新頻率 |
1-10 Hz |
|
A-GPS |
AssistNow on-line and off-line |
|
接口 |
|
|
I/O Pins |
4芯航空接頭（SY-12M-4P公頭） |
|
物理特性 |
|
|
線長 |
5米 |
|
電源 |
|
|
電源 |
5VDC ±5% |
|
備份電壓 |
1.8~3.6VDC |
|
耗電量 |
搜索: 120mW@5V(±2%) 追蹤: 96mW@5V(±2%) |
|
可靠性 |
|
|
濕度范圍 |
5% to 95% non-condensing |
|
工作溫度 |
-40℃ to 85℃ |
|
儲存溫度 |
-45℃ to 85℃ |
|
震動測試 |
Sine sweep 1g(0-p) 10~55~10Hz each axis |
